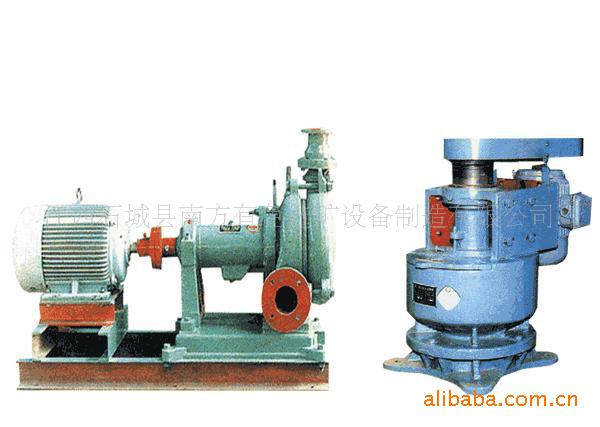

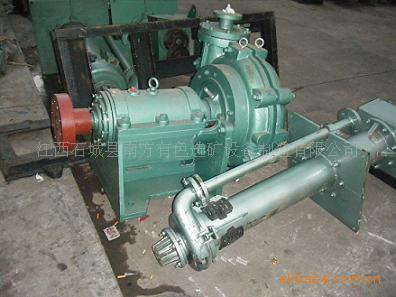

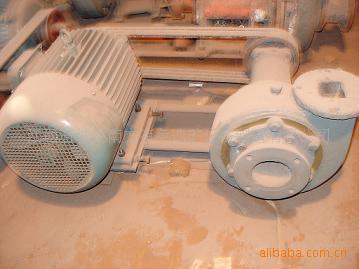

砂泵
概述
尾沙泵，礦用泥砂泵，煤漿泵，多用途泥漿為單級單吸、軸向吸入懸臂臥式離心泵， 過流部件采用抗強磨蝕的高鉻耐磨合金鑄鐵制造，具有效率高、壽命長、重量輕、結構合理、運行可靠、振動小、噪音低、維修方便等顯著特點?？蛇m用于電力、礦山、冶金、煤炭、建材、化工、食品、水利及污水處理等行業，用來輸送含有固體顆?；蚰ノg性的料漿、灰漿、泥沙、礦漿等，其固液混合體的大重量濃度為45%以上。根據用戶需要，在泵的大工作壓力范圍之內，可以多級串聯使用。該系列砂泵的各項性能指標均居國內水平。
結構特點
1.泵頭部分
采用雙泵殼結構，即泵體帶有可更換的耐磨金屬內襯（包括葉輪、護套、護板等）。泵殼為垂直中開式，用螺栓連接。泵體前止口與托架用螺栓連接。泵的出水口位置可按45°間隔，可按八個不同位置旋轉安裝。葉輪前后蓋板帶有背葉片以減少泄露及提高泵的使用壽命。該泵進口為水平方向，從轉動方向看泵為順時針方向旋轉，
2.軸封部分
為了增加軸封使用可靠性與壽命，該泵軸封采用兩種形式并存方式，即副葉輪軸封和填料軸封，該泵維修周期時間長，減少了維修工作量，同時增加了泵的使用壽命。
3.轉動部分
該泵的轉動部分，包括托架和軸承組件，泵軸直徑大、剛性好、懸臂短、在惡劣的工況下不會彎曲和振動，軸承采用圓錐滾子軸承和圓柱滾子軸承，能夠承受泵的大軸向及徑向載荷，軸承采用油脂潤滑和稀油潤滑兩種形式，軸承體兩端有密封端蓋，迷宮套及迷宮環，能有效防止礦漿等污物進入軸承，保證軸承安全運行，具有較高的壽命。
4．葉輪：采用閉式葉輪，耐磨蝕性能好，泵效率高
PW型單級單吸污水泵參數 | ||||||||||
| 型號 | 流量Q | 揚程H (米)(m) | 轉速n (轉/分) (r/min) | 功率N(千瓦)(KW) | 效率η(%) | 允許吸上真空高度 | 葉輪直徑 | |||
| 米3/時 m3/h | 升/秒 1/S | 軸功率 | 配電機 | |||||||
| 2 1/2 PW | 43 | 12 | 48.5 | 2940 | 11.6 | 22 | 51 | 7 | 195 | |
| 90 | 25 | 43 | 17 | 62 | 5.5 | |||||
| 108 | 30 | 39 | 19.2 | 60 | 4.5 | |||||
| 43 | 12 | 34 | 2930 | 7.8 | 15 | 49 | 6 | 170 | ||
| 90 | 25 | 36 | 11 | 58 | 5 | |||||
| 108 | 30 | 24 | 12.5 | 59 | 4.2 | |||||
| 36 | 10 | 11 | 1440 | 2 | 4 | 54 | 7.5 | 195 | ||
| 60 | 16.6 | 9 | 2.4 | 62 | 7.2 | |||||
| 72 | 20 | 8 | 2.55 | 61.5 | 7 | |||||
| 4 PW | 72 | 20 | 12 | 970 | 4 | 7.5 | 59 | 7 | 300 | |
| 100 | 27.8 | 11 | 4.7 | 64 | 6.5 | |||||
| 120 | 33.2 | 10.5 | 5.5 | 62 | 5.5 | |||||
| 108 | 30 | 27.5 | 1470 | 13.5 | 30 | 60 | 7.8 | |||
| 160 | 44.4 | 25.5 | 18 | 62 | 7.5 | |||||
| 180 | 50 | 24.5 | 19.5 | 61.5 | 7 | |||||
